MXLiveユーザーマニュアル_メーカーVer

MXLiveユーザーマニュアル_メーカーVer

1.開封

MXLiveキットのロックを解除するコードは次のとおりです：1111

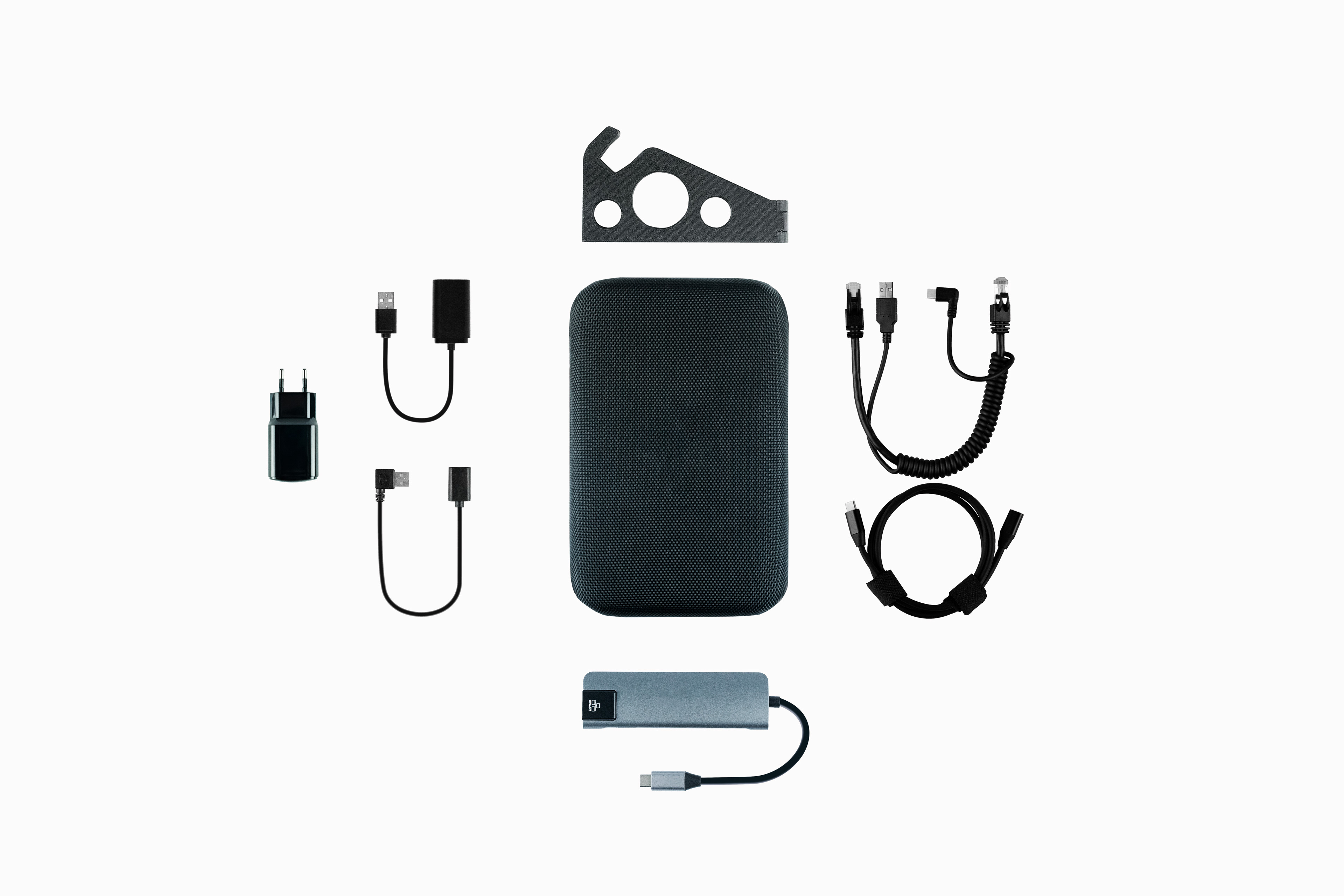

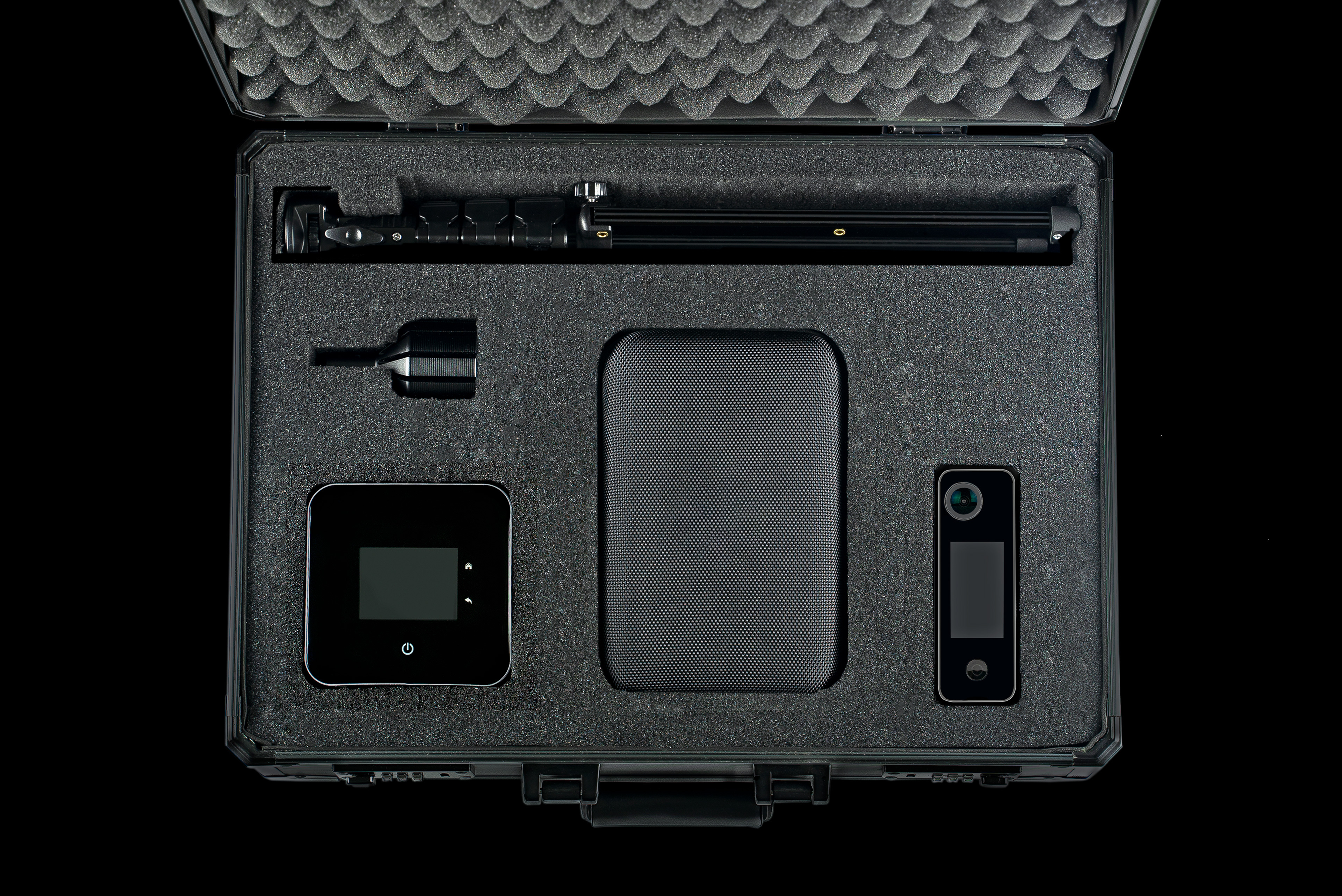

2.MXLiveキットのコンテンツ

  1. Labpano PiloteOne360 °カメラ
  2. UgreenUSBサウンドカード
  3. カメラの三脚
  4. カメラヒートシンク
  5. アルミトラベルケース
  6. USBハブ
  7. USB-Cケーブル延長
  8. USB2.0からSBF / BUへのリンク
  9. USB-C60W電源アダプター




3.インターネット接続


Labpanoを設定する

  1. 必要なアップロード帯域幅：20Mbps
  2. オプション：
    1. WiFiネットワーク
    2. Grocal Me クラウドCIMルーター（付属品）
    3. LANケーブル
    4. 別のオプション
Grocal Me クラウドCIMルーターについては、
下記ホームページを参照してください。

MK360を設定する

  1. 必要なダウンロード帯域幅：20Mbps
  2. オプション：
    1. LANケーブル接続（推奨）
    2. ローカルホットスポットまたはWiFiドングルを介したローカルWiFiネットワーク

MK360をセットアップする前に、ネットワークの速度をテストできます。


4.技術仕様

ビデオフォーマット

  1. 解像度：4K 3840x1920p
  2. フレームレート：30 fps
  3. フォーマット：mp4
  4. ビットレート：50mbps
  5. レイテンシー：7秒（20Mbps）

自律性

  1. Labpano Pilote 1つのオンボードバッテリー：2時間
  2. USB-C 60W電源アダプター：無制限

オーディオオプション

  1. Labpano Pilote 1つのオンボードマイク（モノラル）
  2. Labpano Pilote 1つのマイク接続（ミニジャック、モノラル）
  3. Ugreen USBサウンドカード（2 xジャック、ステレオ）


5.ライブ配信

セットアップと接続

  1. 三脚を希望の場所にセットします。
  2. ヒートシンクを三脚の上部にセットします。これをねじ込むと、グリップが向上します。
  3. ヒートシンクを取り付けたら、labpanoをヒートシンクにねじ込む必要があります。
  4. labpanoをオンにします。このため、電源ボタンを4〜6秒間押し続けます。

      WiFi接続の場合

      5. labpanoがオンの場合、MK360のWIFIで接続する必要があります。
　　 このためには、[設定] -> [ WIFI ]に移動する必要があります。
　　 wifiはMK_serviceで、パスワードはbroomx88です。
      6. WiFiに接続したら、MXLiveアプリケーションを開く必要があります。
　　  右にスクロールしてアプリを表示できます。
      7. MXLiveアプリケーションが開いたら、スタートを押す必要があります。
　　  接続が良好（20Mbps以上）であることを確認してください。
      8.次に、MK360アプリケーションの「APPS」セクションを開き、
       「ライブストリーム」アプリに移動する必要があります。
      9.アプリケーションを開くと、白で表示されるライブストリームに移動する必要があります
      （キャプチャを添付します）。6〜7秒の遅延があります。
     10.ストリーミングを閉じるには、停止ボタンを押す必要があります。

      LANケーブル接続の場合

      5.ハブを取ります。そして、ハブにイーサネットケーブルを接続します。
　　  次に、タイプCのパーツをラボパノに接続します。
      6.ラボパノの上部に正しく接続されていることを確認するために、絵文字が表示されます（写真を添付します）。

      7.正しく接続されたら、labpanoからMXLiveアプリケーションをオンにする手順を実行します。
      8. WIFIネットワークのポイント7に移動し、手順に従う必要があります。

       Grocal Me クラウドCIMルーター接続の場合

      5.ルーターサポートを広げて、三脚の下に置きます。
      6.ルーターをサポートに配置します。
      7.カーリーケーブルのUSBANDイーサネット部分をNETGEARルーターに接続し、ケーブルをサポートの円に通して収集します。
      8.ハブを取り、カーリーイーサネットの他の部分とUSBCケーブルをハブに接続します。
      9.ハブのUSBC部分を取り、メスに接続します。
      10. USBC-USB Cケーブルを取り、メスの他の部分に接続します。
      11.以前に女性に接続されていたUSBCケーブルの他の残りの部分は、ラボパノに接続する必要があります。ケーブルをヒートシンクに通すことをお勧めします。
      12.ルーターの電源を入れます。そのためには、電源ボタンを2秒間押します。
      13.電源を入れたら、上にスライドしてPINを入力し、[同意する]を押す必要があります。
      14. NETGEARですべてが適切に構成されていることを確認するために、LANケーブルのポイント6と同じ絵文字がlabpanoに表示されます。
      15.次に、labpanoからMXLiveアプリを開き、開始を押してストリーミングをブロードキャストします。


ラボパノをオフにするには、電源ボタンを5秒間押し続け、オフを押す必要があります。


6.MK360投影

  1. MK360の電源を入れます
  2. MK360iOSアプリまたはWebManagerから、[アプリ]タブに移動します
  3. ライブストリームを選択
  4. 目的のストリームを選択します

MK360がインターネットに接続されていない場合、
ライブストリームはアプリケーションに表示されません。

7.アップデート

MXLiveアプリv1.1リリース10-02-2021

最新バージョンのアップデートを入手するには、お問い合わせください。


更新プロセス

  1. カメラをWiFiネットワークに接続します
  2. カメラのOSが最新バージョンに更新されていることを確認してください
  3. [設定]→[アプリケーション]→[アプリのインストール]に移動します
  4. PCを同じWiFiネットワークに接続します
  5. ブラウザを開き、カメラに表示されたURLを入力します
  6. メールで受け取ったAPKファイルをドラッグアンドドロップします
